Tecnología de baterías: Utiliza baterías de fosfato de hierro de litio de gran capacidad, maduras, de alta eficiencia y larga duración.
Gestión de baterías: Equipado con avanzados productos inteligentes de gestión de baterías para garantizar la seguridad del producto.
Gestión térmica: Logra un control inteligente de alta precisión del entorno operativo mediante sistemas de aire acondicionado de grado industrial, asegurando una diferencia de temperatura de 3°C dentro del PACK y 5°C dentro del armario.
Protección de seguridad: Sistema opcional de protección contra incendios que utiliza perfluorohexano o aerosol.
Sistema automático de alarma y extinción de incendios: Configurado con un sistema automático de extinción de incendios de alarma de tres niveles para PACK, cluster y compartimento.
Sistema de monitorización: Instalado con equipos de monitorización de temperatura y humedad, humo, vídeo y acceso al estado dentro del contenedor.
Diseño modular: Diseño de producto altamente modular, estructura sencilla, fácil de transportar, instalar y mantener
El sistema ofrece una capacidad nominal de 5.015 kWh a 1331,2V CC (rango de funcionamiento 1164,8V–1497,6V DC), construido a partir de pilas LFP de 314Ah en configuración 12×(1P104S×4) con diseño PACK largo 104S. La potencia nominal de carga y descarga es de hasta 2,5MW. La unidad encaja en un contenedor estándar de 20 pies (6058 × 2438 × 2896 mm) y pesa aproximadamente 43 toneladas.

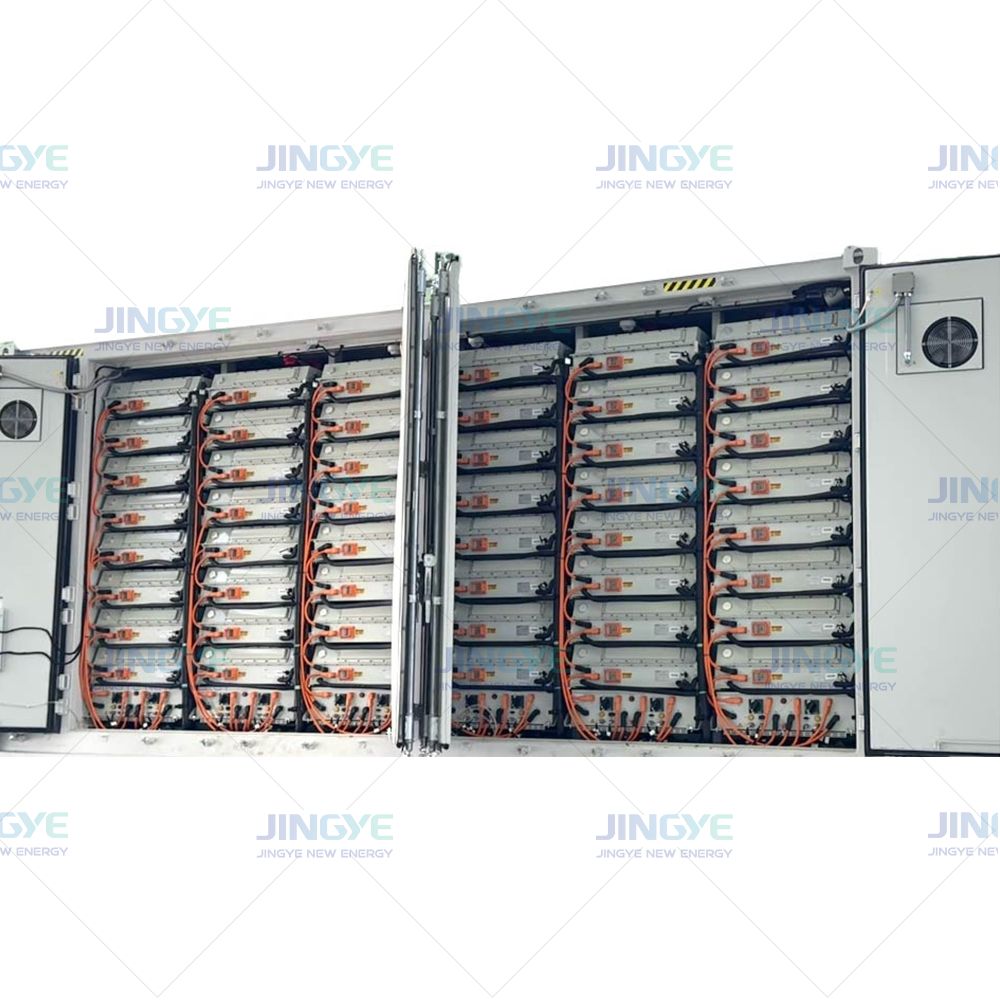

El contenedor utiliza tecnología de integración simplificada, alojando los PACKs de baterías, barras colectoras de distribución, unidades de refrigeración líquida, control de temperatura y sistemas de protección contra incendios en tres compartimentos separados. Esta disposición mantiene el control de seguridad pero sigue siendo adecuada para el transporte estándar y el diseño flexible de los sitios.
Un sistema de refrigeración líquida mantiene una temperatura uniforme de las celdas en todos los packs, lo que favorece un rendimiento estable, extiende la vida útil de la batería y permite un almacenamiento de energía de alta densidad en una huella compacta.
El contenedor integra un sistema dedicado de protección contra incendios, control ambiental y monitorización BMS multinivel que cubre los niveles de célula, pack, cluster y sistema, con funciones automáticas de protección y desconexión.
El contenedor de 5,015 MWh está diseñado para proyectos industriales a gran escala y a gran escala de servicios públicos — almacenamiento de energía en la red, reducción de picos para la industria pesada, integración de energías renovables con parques solares y eólicos, e infraestructura de microrredes. Es la misma plataforma utilizada en la central de almacenamiento de energía de hierro y acero de Jingye en Jiangsu Jingye, de 50 MW/100,32 MWh, una de las mayores instalaciones industriales realizadas por la compañía.
Sí. La capacidad, la plataforma de voltaje, los protocolos de comunicación y los requisitos de conexión a la red pueden adaptarse a tu proyecto a través del servicio de ingeniería OEM/ODM de Jingye, respaldado por una garantía de 3 años y soporte completo de puesta en marcha.
Recipiente de batería de refrigeración líquida de 5MWh
|
No. |
Punto |
Especificaciones |
|
|
1 |
Configuración |
12*(1P104S*4) |
|
|
2 |
Potencia nominal |
5MWh |
|
|
3 |
Voltaje nominal |
1331,2V CC |
|
|
4 |
Rango de voltaje |
1164,8V - 1497,6V DC |
|
|
5 |
Potencia de carga nominal |
≤ 2,5MW |
|
|
6 |
Potencia de descarga nominal |
≤ 2,5MW |
|
|
7 |
Fuente de alimentación auxiliar |
400V CA±5% 50Hz / 220VAC (carga significativa) |
|
|
8 |
Condiciones medioambientales |
Almacenamiento |
5°C |
|
9 |
Obra |
0°C -30°C |
|
|
10 |
Altitud |
≤ 4000 m (>4000 m de desclasificación) |
|
|
11 |
Parámetros generales |
Dimensiones |
L6058 x W2438 x H2896mm |
|
12 |
Color |
(por defecto) |
|
|
13 |
Peso |
Unos 43 toneladas |
|
|
14 |
Clasificación IP |
IP54 (por defecto) |
|
|
15 |
Método de refrigeración |
Refrigeración líquida |
|
|
16 |
Protocolo de Comunicación |
Ethernet 、CAN 、Modbus RTU |
|
|
17 |
Refrigerante |
Solución acuosa de etilenoglicol al 50% |
|
Parámetros técnicos
|

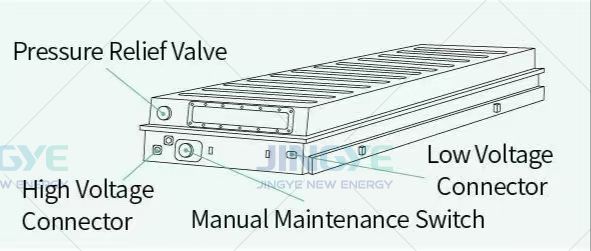

Parámetros de celda |
314Ah |
|
Método de combinación |
L173F314-1P104S |
|
Voltaje nominal |
332,8V |
|
Capacidad nominal |
314Ah |
|
Energía nominal |
104,499 kWh |
|
Método de enfriamiento |
Refrigeración líquida |
|
Tasa de Calificación |
0,5P |
|
Dimensiones |
2160*790*245mm |
|
Ejemplo |
|
Reducción de picos y nivelación de carga — Almacenar energía cuando la demanda es baja y despachar durante las horas punta para reducir los costes eléctricos y suavizar los perfiles de carga.
Integración de Renovables — Trabajar con instalaciones solares o eólicas in situ para amortiguar la generación intermitente y aumentar el autoconsumo.
Microrredes y sistemas híbridos de energía — Proporcionan almacenamiento estable de energía para proyectos de microrredes, mejorando la autonomía y fiabilidad energética.
Servicios de soporte a la red — Soporte para la regulación de frecuencia, estabilización de tensión y otros servicios auxiliares de la red.
El sistema de almacenamiento de energía en baterías de 5 MWh es una solución a gran escala diseñada para almacenar 5 megavatios-hora de energía eléctrica.
Capacidad es decir: puede suministrar 5MW durante 1 hora, o menos potencia durante un periodo más largo.
Tecnología: Utiliza baterías de litio LiFePO4 con BMS avanzado para mayor seguridad y eficiencia.
Para construir un sistema de almacenamiento de energía por baterías de 5 MWh utilizando tecnología de refrigeración líquida:
Selecciona racks de baterías de alto voltaje – Cada rack (por ejemplo, 215–280kWh) se instala dentro de un recipiente refrigerado por líquido.
Configurar conexiones paralelas – Se colocan múltiples contenedores en paralelo para alcanzar una capacidad total de 5MWh.
Integrar PCS y EMS – Los sistemas de conversión de energía regulan la carga/descarga; La gestión energética optimiza el rendimiento.
Gestión térmica – La refrigeración líquida mantiene la temperatura de la batería entre 20 y 30°C, aumentando la vida útil y el rendimiento.
Caso relacionado
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
Jiangsu Jingye Iron and Steel Energy Storage Power Station project system equipment is equipped with 10 sets of 5MW-PCS converter integrated cabins, 20 sets of 5MWh battery prefabricated cabins
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
L'équipement du système du projet de centrale électrique de stockage d'énergie sidérurgique de Jiangsu Jingye est équipé de 10 ensembles de cabines intégrées avec convertisseur 5 MW-PCS et de 20 ensembles de cabines préfabriquées avec batterie de 5 MWh
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
El equipo del sistema del proyecto de central eléctrica de almacenamiento de energía de hierro y acero Jiangsu Jingye está equipado con 10 juegos de cabinas integradas con convertidor PCS de 5 MW y 20 juegos de cabinas prefabricadas con batería de 5 MWh
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
جيانغسو جينغي الحديد والصلب تخزين الطاقة محطة توليد الكهرباء نظام تجهيز المعدات مع 10 مجموعات من 5 ميجا واط-جهاز كمبيوتر شخصى تحويل كابينة متكاملة ، 20 مجموعات من 5 ميجا واط بطارية كابينة الجاهزة
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
جيانغسو جينغي الحديد والصلب تخزين الطاقة محطة توليد الكهرباء نظام تجهيز المعدات مع 10 مجموعات من 5 ميجا واط-جهاز كمبيوتر شخصى تحويل كابينة متكاملة ، 20 مجموعات من 5 ميجا واط بطارية كابينة الجاهزة
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
O equipamento do sistema do projeto de estação de energia de armazenamento de energia de ferro e aço Jiangsu Jingye está equipado com 10 conjuntos de cabines integradas com conversor 5MW-PCS, 20 conjuntos de cabines pré-fabricadas com bateria de 5MWh
Proyecto de central eléctrica de almacenamiento de energía de 50 MW/100,32 MWh de Jiangsu Jingye Iro
Die Systemausrüstung des Jiangsu Jingye Iron and Steel Energy Storage Power Station-Projekts ist mit 10 Sätzen 5 MW-PCS-Konverter-integrierter Kabinen und 20 Sätzen vorgefertigter 5 MWh-Batteriekabinen ausgestattet
